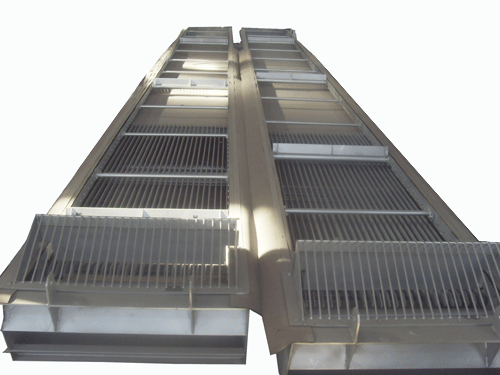

回轉式清污機
文章來源：未知 作者：guanli 發布時間：2015-06-22 10:28 點擊數：
組成部份：攔污柵體，回轉齒耙，驅動傳動機機構，過載保護機構和不銹鋼牽引鏈條等。
回轉式清污機（機械格柵）是安裝在水電站，泵站進水口處的一種集攔污、清污于一體的機械設備。以攔污柵為基礎，通過繞柵回轉鏈條將清污齒耙驅動，實現攔污及清污的目的。
性能特點：可實現連續清污，全過水?dāng)嗝媲逦?。?米一道齒耙，齒耙線速度6米/分鐘，清污效率高。柵體過梁支撐 于混凝土基礎之上，使清污機整機運行平穩，工作可靠。齒耙插入柵條一定深度，把附著在柵條上的污物帶到清污機頂部，完成翻轉卸污動作，保持過水?dāng)嗝媲鍧崯o 污物。牽引鏈條一般為全不銹鋼材質保證水下工作無銹蝕，免維護。防腐方案為噴砂除銹＋環氧富鋅底漆＋氯化橡膠中間漆+氯化橡膠面漆封閉，其保護能力一般要 求在15年以上。
回轉式清污機（機械格柵）規格和技術參數:
|
參數\型號 |
HG-300 |
HG-400 |
HG-500 |
HG-600 |
HG-700 |
HG-800 |
HG-900 |
HG-1000 |
HG-1100 |
HG-1200 |
HG-1250 |
HG-1500 |
|
安裝角度α |
60°～ 80° |
|
電動機功率 |
0.37～0.75 |
0.55～1.1 |
0.75～1.5 |
1.1～2.2 |
1.5～3 |
|
篩網運動速度（m/min） |
約2 |
|
設備寬W0(mm) |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1250 |
1500 |
|
設備總高H0（mm） |
H+H1+800 |
|
設備總寬W1(mm) |
650 |
750 |
850 |
950 |
1050 |
1150 |
1250 |
1350 |
1450 |
1550 |
1600 |
1850 |
|
溝寬W(mm) |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1350 |
1600 |
|
溝深H(mm) |
用戶自定 |
|
導流槽長度L(mm) |
1500+H × ctgα |
|
介質最高溫度（℃） |
≤80 ℃ |
|
地腳至卸料上口高H1（mm） |
400～1000(用戶自定) |
注：1、本設備為非標系列產品，標準型按渠深1500mm，排渣高度400 mm。安裝角度60°計。
2、設備寬>1500mm的可制作為并聯機，并聯機過水流量一單機2倍計。
|
|
