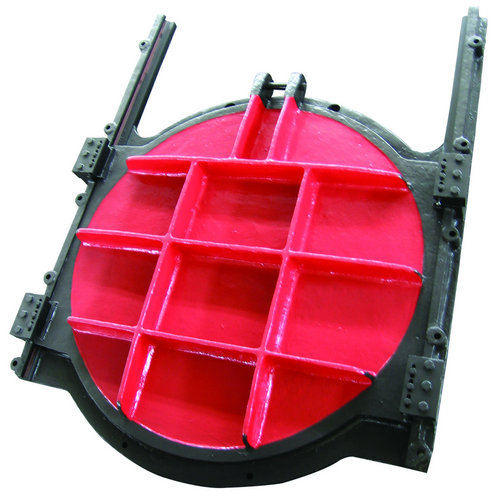

1.鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 (對中小口徑的閘門，其導軌可與門框澆注成一體)，導軌長度一般為閘門全開啟高度的1/2~1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
4.品種規格齊全，適應性廣。
5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
主要外形連接尺寸：
型 號 通徑 D A B E H b φd
ZMF -300 300×300 425 145 55 600 20 φ20
ZMF -400 400×400 550 150 60 885 20 φ20
ZMF-500 500×500 615 195 70 1000 30 φ25
ZMF -600 600×600 720 205 83 1200 30 φ25
ZMF -700 700×700 848 236 91 1400 30 φ25
ZMF -800 800×800 945 265 110 1600 30 φ30
ZMF -900 900×900 1100 290 145 1600 30 φ30
ZMF -1000 1000×1000 1200 325 155 1700 35 φ30
ZMF-1200 1200×1200 1400 360 170 2335 40 φ30
ZMF -1400 1400×1400 1630 420 200 2720 40 φ35
ZMF -1500 1500×1500 1750 450 215 2900 40 φ35
ZMF -1600 1600×1600 1870 480 230 3100 40 φ35
ZMF -1800 1800×1800 2025 520 250 3356 40 φ35
ZMF-2000 2000×2000 2220 570 270 3680 50 φ40
ZMF -2200 2200×2200 2440 626 300 4040 50 φ40
